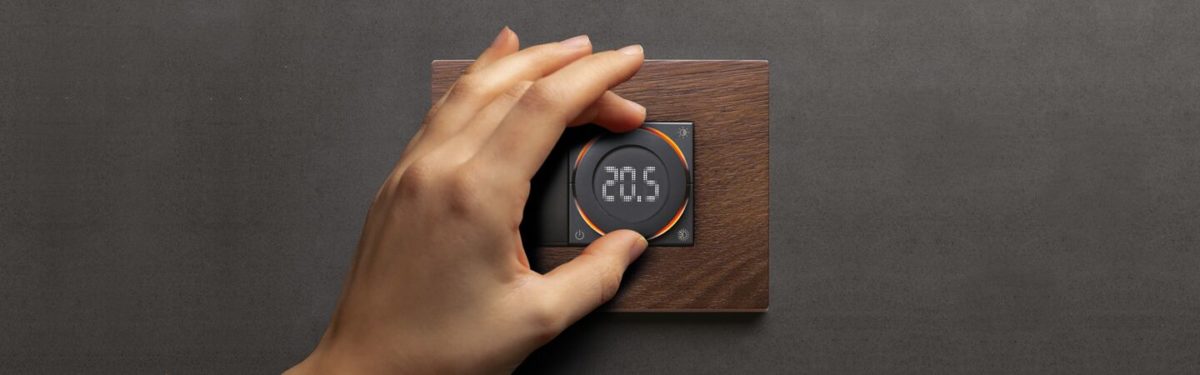

Termostat cu comandă rotativă pentru gestionarea temperaturii
Termostat cu rotiță cu ieșire pe releu 5(2) A 240 V~, încălzire și răcire în modul ON/OFF, dispozitiv de control al temperaturii de clasa I (contribuție 1%), retroiluminare cu led alb cu reglarea intensității, alimentare 100-240 V 50/60 Hz – 2 module. Adâncime: 28,5 mm
Principalele caracteristici
-
-
Tensiune nominală de alimentare: 100-240 V ~, 50/60 Hz.;
-
Putere maxima absorbita de la retea: 1,5 VA.;
-
Cleme:
– 2 terminale (L si N) pentru linie si neutru;
– 2 pentru ieșire releu;
-
Ieșire releu cu contact curat: 5 (2) A 240 V ~;
-
Punct de referință curent setat: 4 ° C – 40 ° C;
-
Poate fi folosit pentru incalzire/aer conditionat (iarna/vara);
-
Moduri de operare de operare:
-Manual,
-Off;
-
Algoritmi de termoreglare: On / Off;
-
4 taste frontale pentru comandă și setări;
-
LED pentru semnalizarea stării ieşirii;
-
Temperatura de funcționare: T40 (0°C +40°C) (utilizare în interior);
-
Grad de protectie: IP30;
-
Clasificare ErP (Reg. UE 811/2013): – ON / OFF: clasa I, contributie 1%;
-
- Dispozitiv clasa II;
- Număr de cicluri manuale: 3.000;
- Număr de cicluri automate: 100.000;
- Tip deschidere contact: micro-deconectare;
- Tip de acțiune: 1B;
- Index de urmărire: PTI175;
- Situația de poluare: 2;
- Tensiune nominală de impuls: 4000 V;
- Clasa software: A;
- Rezoluție de citire: 0,1 ° C;
- Rezoluția setărilor: 0,1 ° C;
- Diferenţial termic: 0,3 ° C;
- Afisare temperatura camerei: 0°C – +40°C;
- Actualizarea temperaturii afișate: la fiecare 10 s;
- Precizia citirii: – ≤ ± 0,5 °C între +15 °C și +30 °C- ≤ ± 0,8 °C la extreme;
- Temperatura mediului în timpul transportului: -25°C +60°.
BUTOANELE DE CONTROL
A |
Afișarea temperaturii în grade Celsius sau Farenheit |
B |
Reglarea luminozității monitorului:
|
C |
Display
|
D |
Rotița reglarii temperaturii. |
E |
Retroiluminare cu led. |
F |
On/Off. |
G |
Selectarea modului de încălzire sau aer condiționat. |
Retroiluminare – descriere
Inelul aprins galben = termostatul in mod de încalzire. Releu activ. | |
Inelul aprins albasru = termostatul in mod de racire. Releu activ. | |
Inelul nu e aprins = termostatul este oprit. | |
1 | Inelul aprins jos stânga
|
Conexiune cu pompe de circulație, arzători sau electrovane
Regulile de instalare
- Instalarea si reglarea se efectueaza de catre personal calificat in conformitate cu reglementarile care reglementeaza instalarea echipamentelor electrice in vigoare in tara in care sunt instalate produsele.
- Contactul C-NO al releului trebuie protejat de un dispozitiv de supratensiune, o siguranță sau un întrerupător cu un curent nominal care nu depășește 10 A.
- Nu conectați circuitul SELV la bornele C-NO deoarece nu există o izolație dublă, spre deosebire de bornele L-N.
- Dispozitivul trebuie instalat în doze cu ajutorul suportului din seria corespunzătoare și rame la o înălțime de 1,5 m de la podea, într-un loc potrivit pentru determinarea corectă a temperaturii ambiante. Evitați instalarea în nișe, în spatele ușilor și draperiilor, în zone supuse surselor de căldură sau afluxului din surse de ventilație forțată, încălzire/răcire sau agenți atmosferici. În special, trebuie evitată instalarea pe pereții exteriori sau în combinație cu aparate care generează căldură (cum ar fi comenzile sau lămpile).
