Rowine - spaliere galvanizate pentru vii

Utilizarea sistemului „ROWINE” la cultivarea viței de vie, cultivată astăzi într-un număr mare de specii și soiuri, facilitează gestionarea și controlul procesului de producție pentru vinificatori. Suporturile metalice (spaliere) ale sistemului „ROWINE” de susținere a viței de vie permit realizarea unei durate medii de viață de până la 30-35 de ani, precum și creșterea productivității, randamentului și longevității productive. Sistemul „ROWINE” îndeplinește toate cerințele viticulturii moderne, și în plus prezintăurmătoarele avantaje:

  • Durabilitate;
  • Compatibilitate cu solul;
  • Rezistență la condiții meteorologice nefavorabile (vânt, zăpadă abundentă, ploaie, secetă, grindină, înghețuri severe, temperaturi extreme etc.);
  • Îmbunătățirea condițiilor de cultivare a podgoriilor;
  • Creșterea cantității și calității recoltei;
  • Reducerea costurilor de întreținere a plantațiilor;
  • Optimizarea lucrărilor de recoltare (manuale și mecanice);
  • Activități de reparații reduse pentru piesele deteriorate;
  • Creșterea rezistenței la factorii climatici.

SCAP - SPALIERI DE CAPĂT

Structura unică de profil a stâlpilor cu spalier permite instalarea acestora manual sau mecanic. Stabilitatea este asigurată de stâlpii de spalier metalic cu o capacitate mare de încărcare, între care sârme de oțel zincat întinse (orizontale și paralele) sunt amplasate etaj cu etaj, care îi vor susține podgoriile în perioada de vegetație.
Sistemul de stâlpi metalici este realizat din profil de oțel galvanizat DX 51 D (de la 250 până la 375 Unghi de direcție /m2), т.е. intre17 – 20 micrometri cu următoarelecaracteristici tehnice:

  • Rezistenta la coroziune si alungire Rm (МPа) = 270-500, 1N/mm2 = 1 МPа;
  • Toleranta +/- 3 mm pentru profile de pana la 2500 mm lungime;
  • Rezistență adecvată la impact (în caz de impact sever (impact), pot apărea doar deformații locale);
  • Ca urmare a procesului de galvanizare, stâlpii capătă durabilitate în funcționare timp de 30-35 de ani.

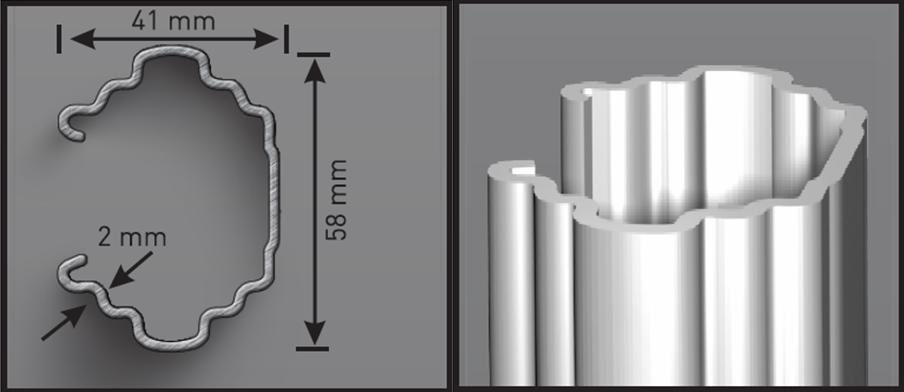

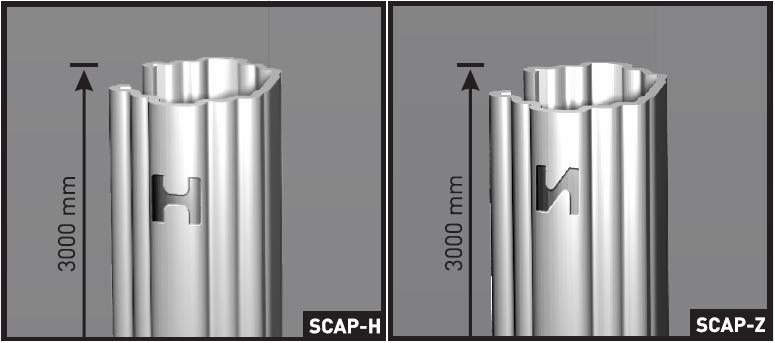

Spalierii de capăt (SCAP)

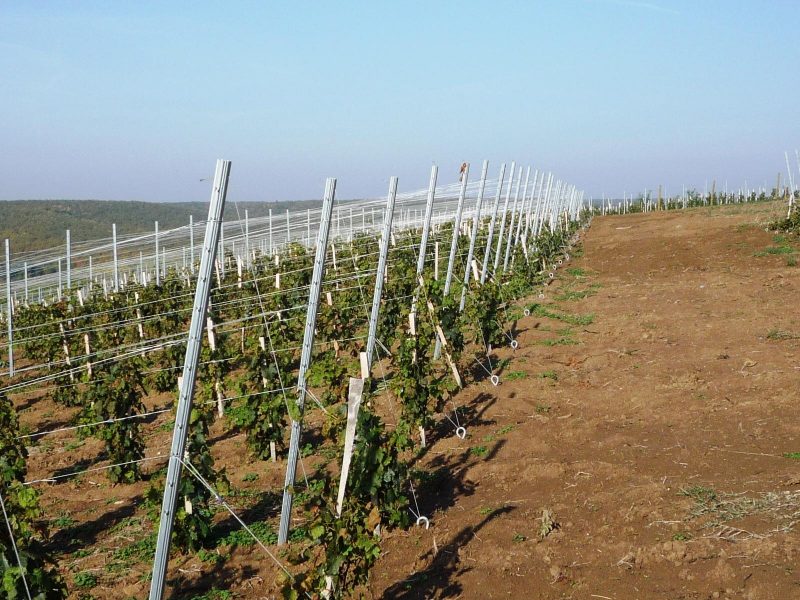

Spalierii de capăt (SCAP),adiacent capetelor fiecărei linii de viță de vie, asigură rezistența și stabilitatea plantației, posibilitatea unui grad optim de tensiune a firului și reducerea lucrărilor suplimentare în timpul instalării. La plantare, se recomandă ca dimensiunea stâlpilor de capăt să fie adecvată caracteristicilor solului și condițiilor climatice. menținerea adâncimii (70-100cm) și fixarea stâlpilor de capăt în beton va preveni abaterea ulterioară de la poziția inițială, ceea ce va îmbunătăți rezistența generală a întregii structuri. Fabricat prin profilare din oțel galvanizatDX51D Zn (250-275 gr.Zn/mp) sau DX 51D AlZn (180 gr.Zn/mp), cu grosimea 2 mm, acoperirea 17~20 μm.

Caracteristice Tehnice:

  • rezistență la coroziune Rm (Mpa) = 270-500;
  • încercare de întindere -1Mpa = 1N/mm2;
  • rezistență ridicată la solicitări mecanice.

SINT- STÂLPI INTERMEDIARI (SPALIERI)

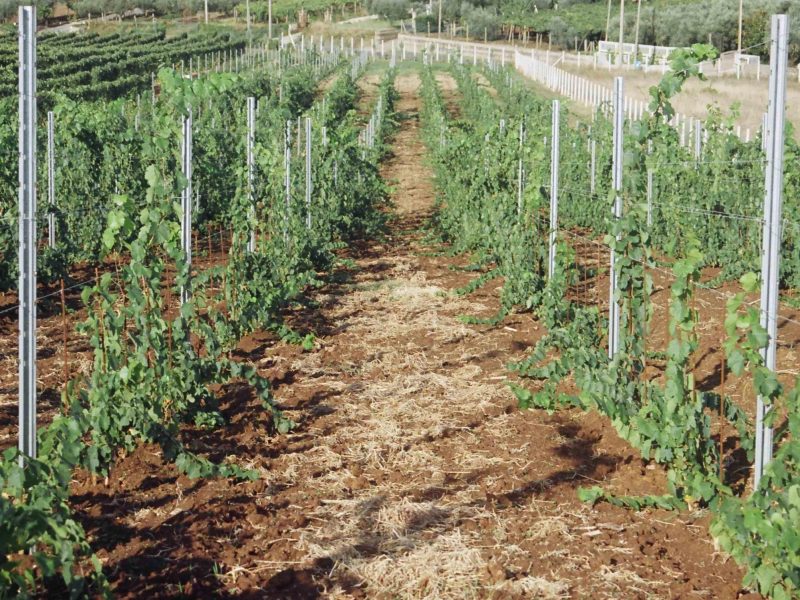

Spalierii intermediari SINT, realizat prin profilare din tabla de oțel galvanizată de 1,5 mm grosime, fiecare dintre acestea fiind prevazută cu elemente de prindere (tip Autolock) pentru tragerea firului. Instalarea se realizează în medie la distanță (500-600cm) una de alta și adâncime (50-70cm) pentru a menține traiectoria și uniformitatea liniei rândului. Distanța dintre rânduri (180-250cm) variază în funcție de tipul de sol, soiul de struguri și condițiile climatice.
Înălțimea spalierelor intermediare (stâlpi liniari) este de 250-270 cm cu următoarele opțiuni de dimensiune:

  • 35 x 46 x 1,5 mm;
  • 35 x 58 x 1,5 mm;
  • 41 x 58 x 1,5 mm.

Specialități ale spalierilor:

  • Stalpi produși din metale galvanizate din oțel;
  • Clasa de inflamabilitate C 0 ;
  • 100% material reciclabil;
  • Rezistența optimă la coroziune la factorii externi vă permite să mențineți proprietățile și caracteristicile spalierelor în timpul funcționării;
  • perforarea laterala faciliteaza introducerea firului si previne iesirea accidentala a acestuia
  • Durabilitate și rezistență ridicată la factorii cauzați de vânt sau impact;
  • Caracteristicile de formă și profil ale spalierelor facilitează instalarea rapidă și ușoară, indiferent de tipul de sol;


Există două tipuri de stâlpi intermediari:

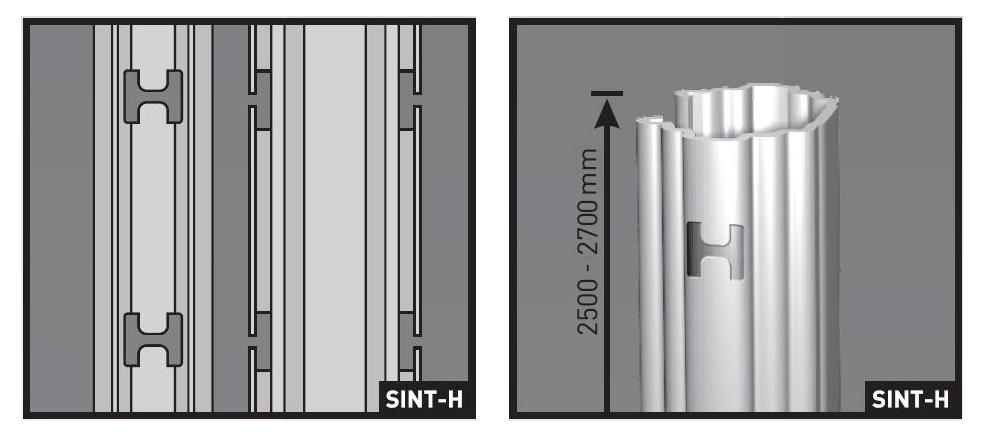

Stâlpi intermediari Cod produs HSINT-Н.

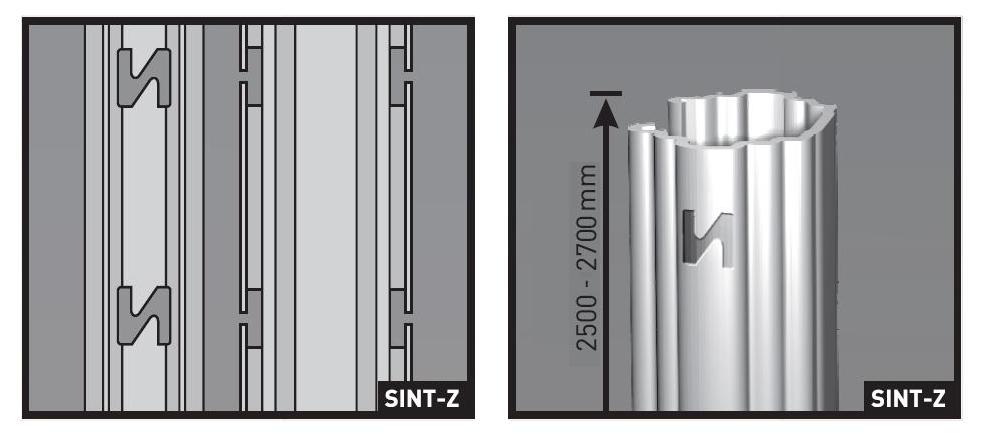

Stâlpi de tip Z, intermediar – cod produs SINT-Z.

TTR - Stâlpi de ghidare pentru vița-de-vie tânără

Stâlpii de ghidare (TTR),produși din profil din oțel galvanizat (20mm x 20mm x 28,7mm) sau din profil rotund din oțel galvanizat (O = 6 sau 8 mm).

Stâlpii de ghidare (TTR) sunt elemente metalice care ghidează lăstarii tineri în timpul creșterii și sunt disponibili în următoarele patru opțiuni:

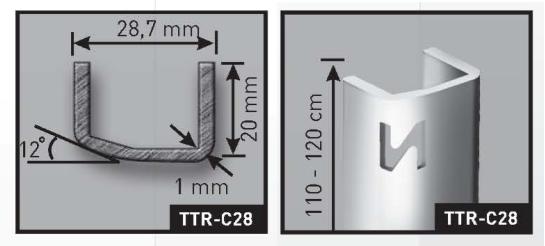

  • Tutor tip C28, cod produs – TTR C28, fabricat prin turnare din tabla de otel zincata grosime 1,00 mm;

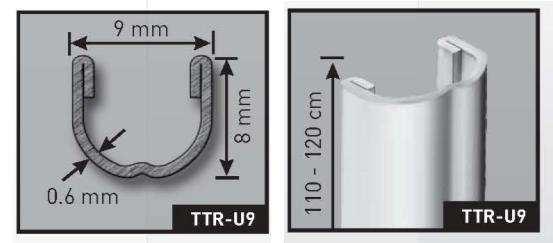

  • Tutor tip U9, cod produs TTR-U9, fabricat prin turnare din tabla de otel galvanizata de 0,60 mm grosime;

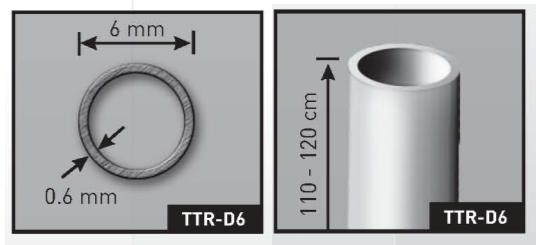

  • Tip Tutor O6, cod produs TTR-D6, realizat din profil rotund de otel galvanizat de 6 mm;
  • Tutor tip Ø8, cod produs TTR-D8, din otel zincat cu profil rotund 8 mm.

Pentru a obține o eficiență maximă la plantarea răsadurilor, se recomandă instalarea stâlpilor de ghidare (H = 110-120) la distanțe (80-100cm) și adâncimi (10-20cm) .

Sisteme de tensiune ROWINE

Rețeaua de tensionare a sistemului ROWINE este formată din două tipuri de sârmă de oțel zincat, utilizate diferit, în funcție de înălțimea (numărul de etaje) a tensiunii.

fire purtătoare și intermediare – GALVATEC;
vârf de sârmă și ancora- GALVATEC T100.

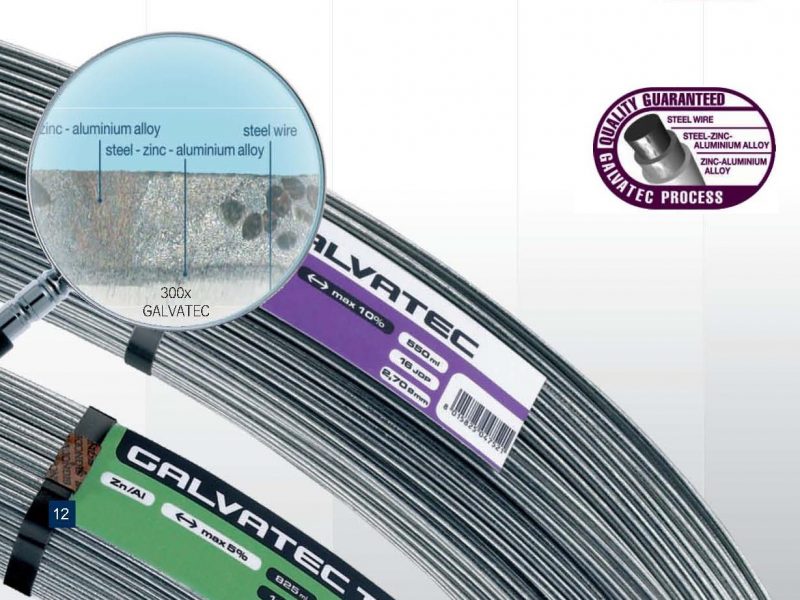

Galvatec -acoperire concepută special pentru sârmă cu alungire redusă; pe lângă rezistența excepțională la coroziune, acoperirea din aliaj de Zn + Al oferă și protecție catodică sporită împotriva deteriorării mecanice a suprafeței. Produse tratate cu tehnologia Galvatec, cu garantie impotriva coroziunii de peste 30 de ani.
 Galvatec -Acesta este un tip de sârmă complet nou, proiectat și fabricat pe baza nevoilor managementului mecanizat modern al viilor și livezilor. Galvatec este un fir de oțel special cu un conținut ridicat de carbon, acoperit cu un strat protector format dintr-un aliaj de zinc (95%) și aluminiu (5% ), care oferă rezistență superioară la coroziune și protecție catodică specială împotriva eventualelor tăieturi sau abraziune.

Avantaje:

  • capabile să îndeplinească cele mai înalte cerințe la introducerea tehnologiilor moderne inovatoare în cultivarea viței de vie și a fructelor:
  • are elasticitate scăzută- max 10 %;
  • destul de flexibil, ceea ce facilitează efectuarea lucrărilor de curele;
  • foarte rezistent la coroziune chiar și la tăieturi și în caz de deteriorare mecanică (zgârieturi), datorită stratului de zinc-aluminiu;
  • foarte rezistent la factorii corozivi cauzati de utilizarea mijloacelor de sustinere si protectie in timpul culturii, precum fungicide si ingrasaminte, ramane neschimbat pe durata vietii viei si nu numai (50 de ani).

Caracteristicile mecanice de bază

  • nu este nevoie de măsuri frecvente, lungi și costisitoare pentru a menține funcțiile de bază;
  • suprafață perfect netedă și uniformă pe toată lungimea;
  • datorită stratului uniform de zinc, aceeași rezistență la tracțiune pe toată lungimea, permite utilizarea sârmei cu un diametru mai mic, ceea ce la rândul său reduce costul de întreținere a viei.

Galvatec T 100
Născut din colaborarea inginerilor și vinificatorilor Cavatorta, Galvatec T 100 garantează (comparativ cu Galvatec) beneficii suplimentare:

  • elasticitate scăzută- max 5 %;
  • rezistență crescută la tracțiune – până la 60%;
  • În ceea ce privește proprietățile mecanice,Galvatec T 100este absolut mai eficient decât materialul alternativ (sârmă) din oțel inoxidabil.

Astfel, Galvatec T 100 este proiectat direct pentru a optimiza condițiile de creștere și recoltare. Este indispensabil recoltării mecanizate. Ideal pentru instalarea protecției anti-bariere. Rezistență crescută la factori externi și sarcini mari.

Caracteristici GALVATEC și GALVATEC T100
Caracteristici Valori unitate de masură. Normative
Galvatec Galvatec T100
Alungire maximă 10,00% 5,00% – –
Rezistența la tracțiune a firului 65/85 95/130 kg/mm² –
Zinc de aderență-aluminiu 1 (optima) 1 (optima) – UNI – EN 10244-2
Acoperire cu zinc (%) ≈ 95 ≈ 95 % p/p –
Acoperire din aluminiu (%) ≈ 5 ≈ 5 % p/p –



Caracteristici geometrice și dimensionale GALVATEC
Ø firului (mm) Øfirului (JDP) Greutate / val (kg) Lungime(m) Lungime/ kg (m) Rezistenţă/ kg Greutate Zn-Al* (g/m2 min) Grosime

acoperiri(µg)

 indemnizațieØ firului** (± mm)
1,60 11 25 1575 63 154 200 31 0,045
1,80 12 25 1250 50 194 220 34 0,050
2,00 13 25 1000 40 240 230 35 0,050
2,20 14 25 825 33 290 240 37 0,060
2,40 15 25 700 28 346 250 38 0,060
2,70 16 25 550 22 437 260 39 0,060
3,00 17 25 450 18 540 265 40 0,070
3,50 18 40 420 13 735 275 42 0,070
4,00 19 40 400 10 960 285 43 0,070
4,50 20 40 320 8 1215 290 44 0,080
5,00 21 40 260 6,5 1500 300 46 0,080
* – UNI – EN 10244-2
** – UNI – EN 10218-2



Caracteristici geometrice și dimensionale GALVATEC T100
Ø Firului(mm) ØFirului (JDP) Greutatea/ valului(kg) Lungime(m) Lungime/ kg (m) Rezistenţă/ kg Greutate Zn-Al* (g/m2 min) Grosimea stratului de acoperire (µg) indemnizație Ø fir** (± mm)
1,60 11 25 1575 63 154260 200 31 0,045
1,80 12 25 1250 50 330 220 34 0,050
2,00 13 25 1000 40 380 230 35 0,050
2,20 14 25 825 33 460 240 37 0,060
2,40 15 25 700 28 590 250 38 0,060
2,70 16 25 550 22 714 260 39 0,060
3,00 17 25 450 18 848 265 40 0,070
3,50 18 40 420 13 1165 275 42 0,070
4,00 19 40 400 10 1570 285 43 0,070
* – UNI – EN 10244-2
** – UNI – EN 10218-2

ROWINE - PROIECTARE ȘI INSTALARE

Pentru a obține rânduri drepte și uniforme de viță de vie, accesibile pentru prelucrare manuală sau mecanică și economii serioase în ceea ce privește timpul și factorii de muncă, se recomandă respectarea următoarelor recomandări în timpul instalării:



  • între rânduri : 180см – 250см;
  • între stâlpii intermediari (spaliere) SINT: 500cm – 560cm;
  • între stâlpii de ghidare (TTR): 80см – 100см;
  • între stâlpii de capăt (SCAP) și ultimele stâlpi (spaliere): 300см

Dacă nu sunt respectate distanțele recomandate, rețeaua de fire se înclină, ceea ce duce la deteriorări frecvente. În zonele cu vântul mare, reduceți distanța dintre stâlpi.

Caracteristice Tehnice

Tip Cod Material Adâncimea de instalare*

în pământ (mm)

 Înălțime(mm) Grosime (mm) zinc/

suprafață (µg)
Spalieri de cxapăt (SCAP) SCAP profil de otel galvanizat 1000 3000 80-100 –
Stîlpi intermediari SINT SINT-H profil din otel zincat 500-700 2500-2700 1,50 Cca. 17-20
SINT-Z 1,50 Cca. 17-20
Stâlpi de ghidare (TTR) TTR-C28 profil de oțel galvanizat 100-200 1100-1200 1,00 Cca. 17-20
TTR-U9 0,60 Cca. 17-20
TTR-D6 Ø 6 Cca. 17-20
TTR-D8 Ø 8 Cca. 17-20
