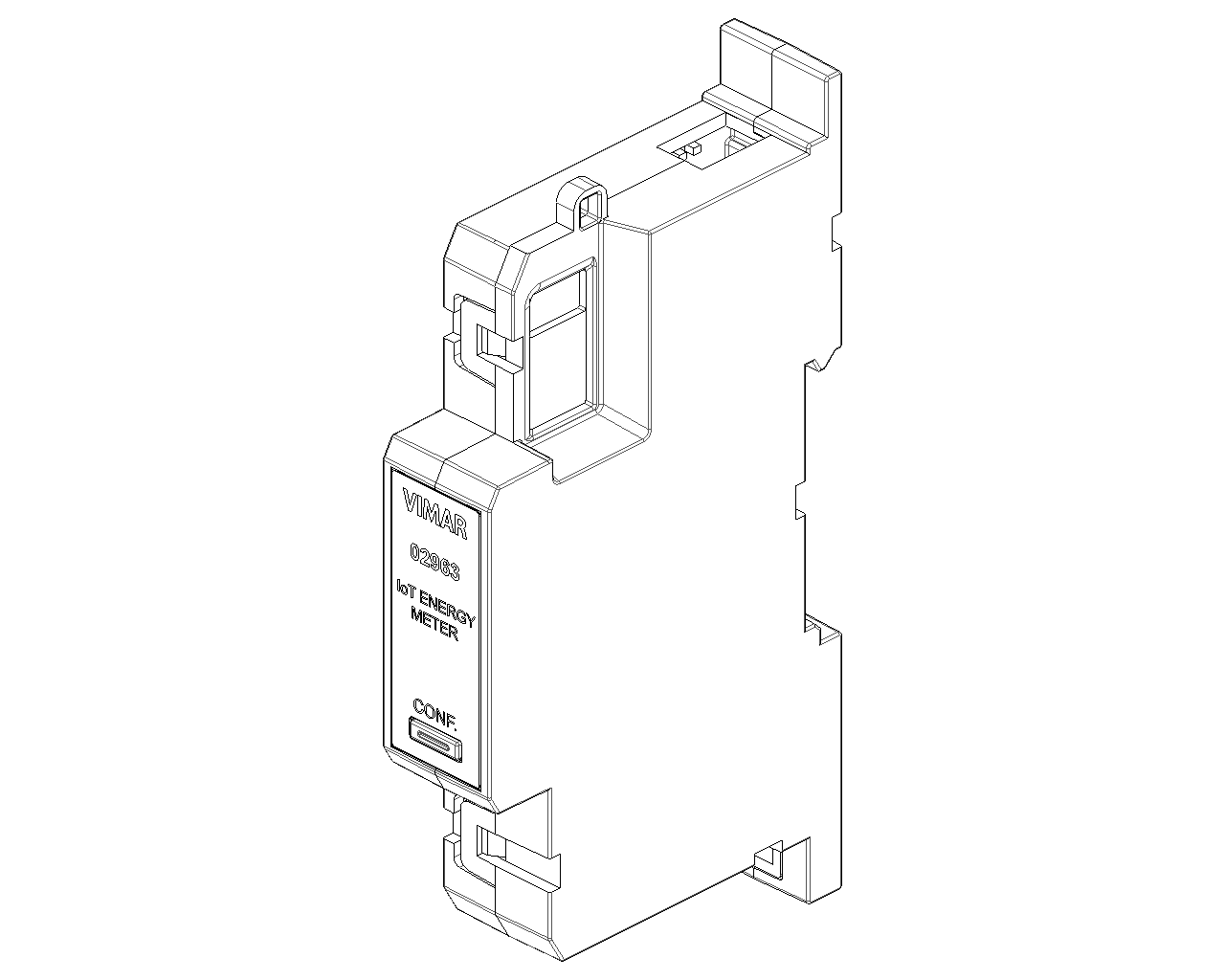

02963 – Dispozitiv conectat (IoT) pentru măsurarea consumului/a producției de energie

Modul de control al consumului/producției conectat electronic (IoT).

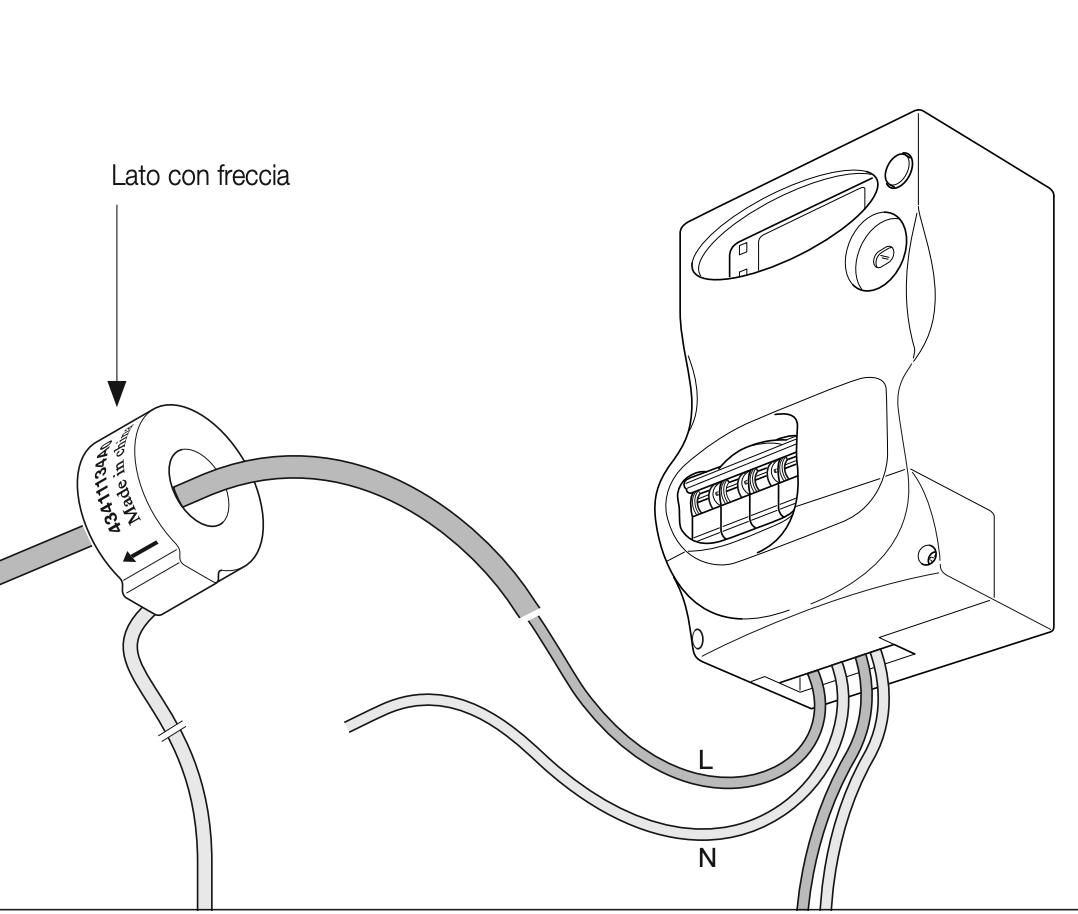

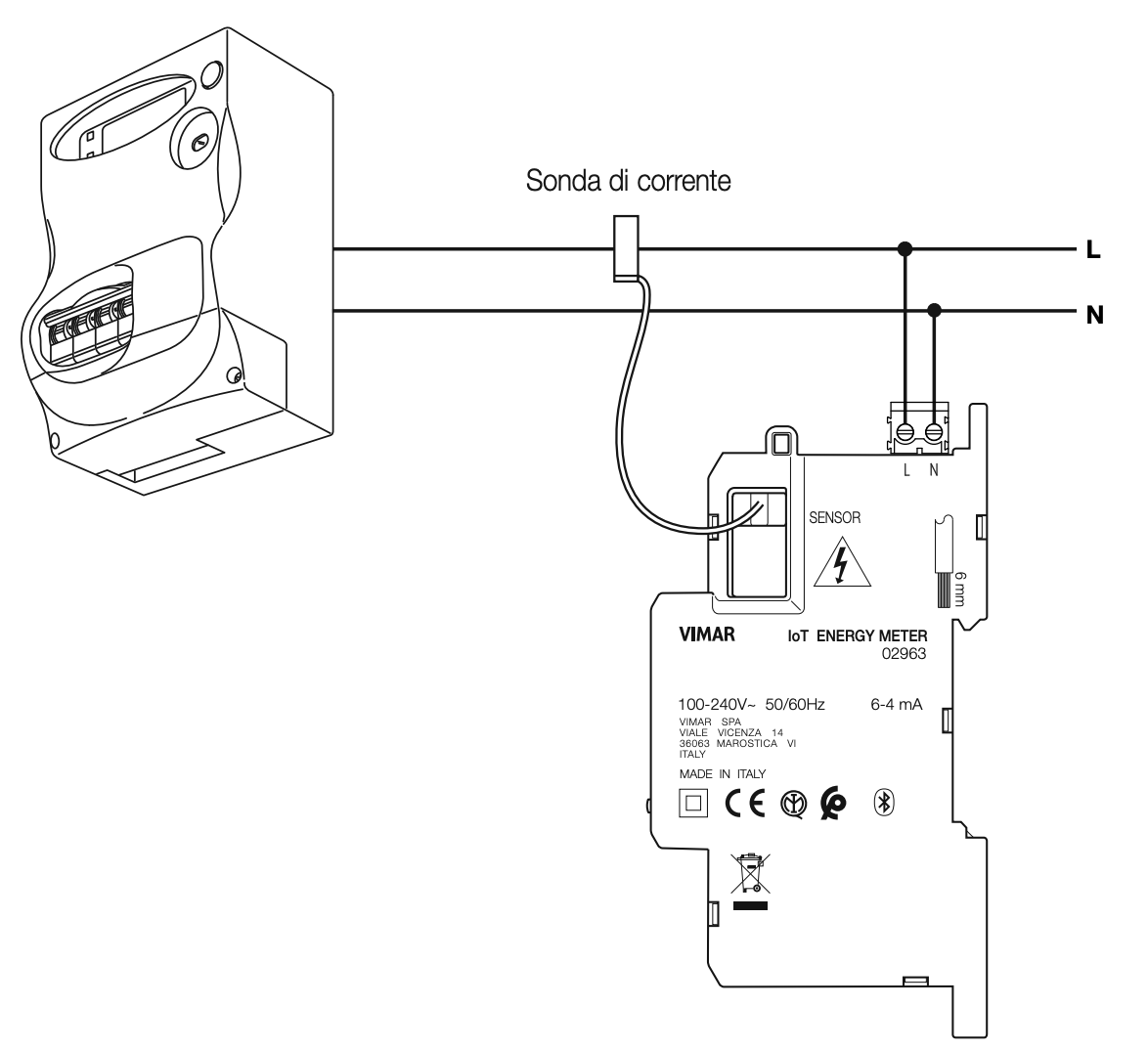

Dispozitivul măsoară consumul/producerea de electricitate instantanee și istorice cu o rezoluție orară, zilnică, lunară și anuală. măsurătorul vine conectat la linia monofazată (sau la o singură linie a unui sistem trifazat) utilizând sonda de curent furnizată. Într-un sistem electric e posibil de instalaț un singur contor pentru consumul total (sau o singură sarcină); în sistemele cu instaltii fotovoltaice este posibilă instalarea a maxim doua dispozitivei (unul pentru contorul de schimb și unul pentru contorul de producție). Poate fi folosit pentru a preveni intervenția din cauza supraîncărcării a comutatorului prezent în contorul de energie electrică, gestionând deconectarea de până la 4 sarcini, în funcție de prioritatea stabilită de utilizator.

Dispozitivul funcționează numai în modul Bluetooth și permite:

• Verificați sistemele monofazate (cu consum și / sau producție);
• Monitorizați puterea produsă și consumată instantaneu (în kW cu valori cuprinse între 25 W și 10 kW);
• Monitorizați energia generată și consumată în kWh;
• Prin gateway-ul 20597-19597-16497-14597, datele sunt transmise către App View, care afișează puterea generată, consumată și „eliberată” cu graficele corespunzătoare. Aplicația poate afișa cantitatea de energie electrică produsă, consumată și „eliberată” este afișată după cum urmează:- Orar – pentru ultimele 7 zile (D);

  – Zilnic – pentru ultima lună (S);

  – Lunar- pentru ultimele 12 luni (M);

  – Anual – în ultimii 10 ani (A);

• Controlul a până la 4 sarcini cu ajutorul dispozitivelor de acționare cu releu (art. 20593, 19593, 16953, 14593,03981). Sarcinile controlate trebuie să aibă o prioritate care determină ordinea deconectării de la dispozitivul însuși. Utilizatorul poate opri verificarea automată mărind sarcina.

• Tensiune nominală de alimentare: 100-240 V ~, 50/60 Hz;
•  Absorbție: 6 mA la 100 V ~, 4 mA la 240 V ~ (6-4 mA);
• Putere detectată: de la 25 W la 10 kW;
• Intrări pentru senzori de curent (senzor inclus);
• Putere disipată: 0,55W;
• Putere RF transmisă: <100 mW (20 dBm);
• Gama de frecvență: 2400-2483,5 MHz;• Cleme:

  – 2 cleme (L și N) pentru alimentare;

  – conector pentru sonda de curent;

• Buton CONF frontal pentru configurare/resetare;
• LED albastru care prezintă starea de configurare;
• Interval de temperatură de funcționare: -10 ÷ +40 ° C (pentru interior);
• Schimbarea tensiunii de alimentare nu mai mult de ± 10%;
• Grad de protecție: IP20;
• Categoria de supratensiune: III;
• Categoria de măsurare: CAT III;
• Înălțime: până la 2000 m;
• Umiditate relativă: 80% 31 ° C – 50% 40 ° C;

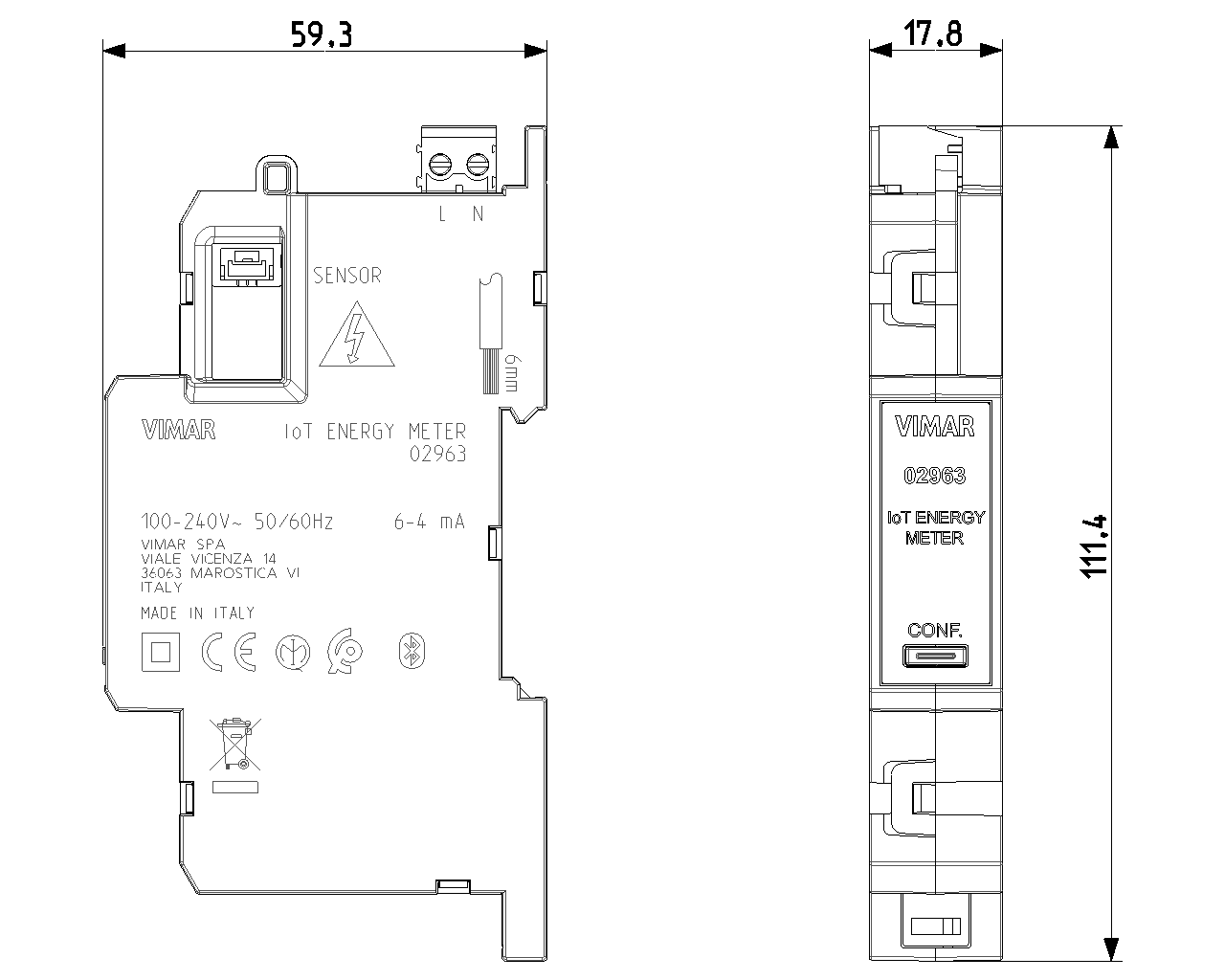

• 1 modul 17,5 mm;
• Compatibil cu Siri, Alexa, Google Home și IFTTT prin gateway de conexiune IoT gateway (router);
• Configurare din aplicația „VIEW Wireless” din rețeaua Bluetooth și aplicația Amazon pentru tehnologia Zigbee.
