ВАЖНО ЗНАТЬ:
- Для пенала раздвижной двери с внутренним проёмом 54 мм толщина дверного полотна не должна превышать 40мм (включая декоративные элементы и ручки).
- Стандартный пенал рассчитан на вес двери до 100 кг.
- Поставка нестандартных пеналов для раздвижных дверей только на заказ согласно проекту утвержденному производителем.
- Ширина готового прохода уменьшается на 7 мм.
- Из соображений безопасности ECLISSE рекомендует настроить глубину входа двери в пенал так, чтобы при полном открывании двери снаружи оставалось 80мм
- Пенал монтируется на этапе создания перегородок в профиль для Г/К.

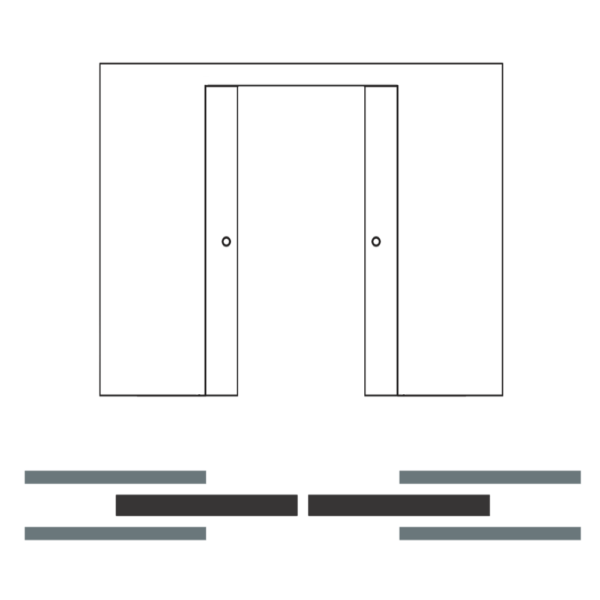

Схема и данные размеров
СТАНДАРТНЫЕ РАЗМЕРЫ | ВНЕШНИЙ РАЗМЕР ПЕНАЛА | ||||||
Размер проёма | Размер конструкции | Дверное полотно | Толщина готовой стены | Профиль для Г/К | Ширина кармана | ||
A x H | C x H1 | B | LP | HP | PF | O | SI |
600 x 2000/2100 мм | 1378 x 2060/2160 мм | 735 мм | 615÷635 мм | 1992/2092 мм | 100 мм |
75 мм |
54 мм |
700 x 2000/2100 мм | 1578 x 2060/2160 мм | 835 мм | 715÷735 мм | 1992/2092 мм | |||
800 x 2000/2100 мм | 1778 x 2060/2160 мм | 935 мм | 765÷835 мм | 1992/2092 мм | |||
900 x 2000/2100 мм | 1978 x 2060/2160 мм | 1035 мм | 915÷935 мм | 1992/2092 мм | |||
1000 x 2000/2100 мм | 2178 x 2060/2160 мм | 1135 мм | 1015÷1035 мм | 1992/2092 мм |
