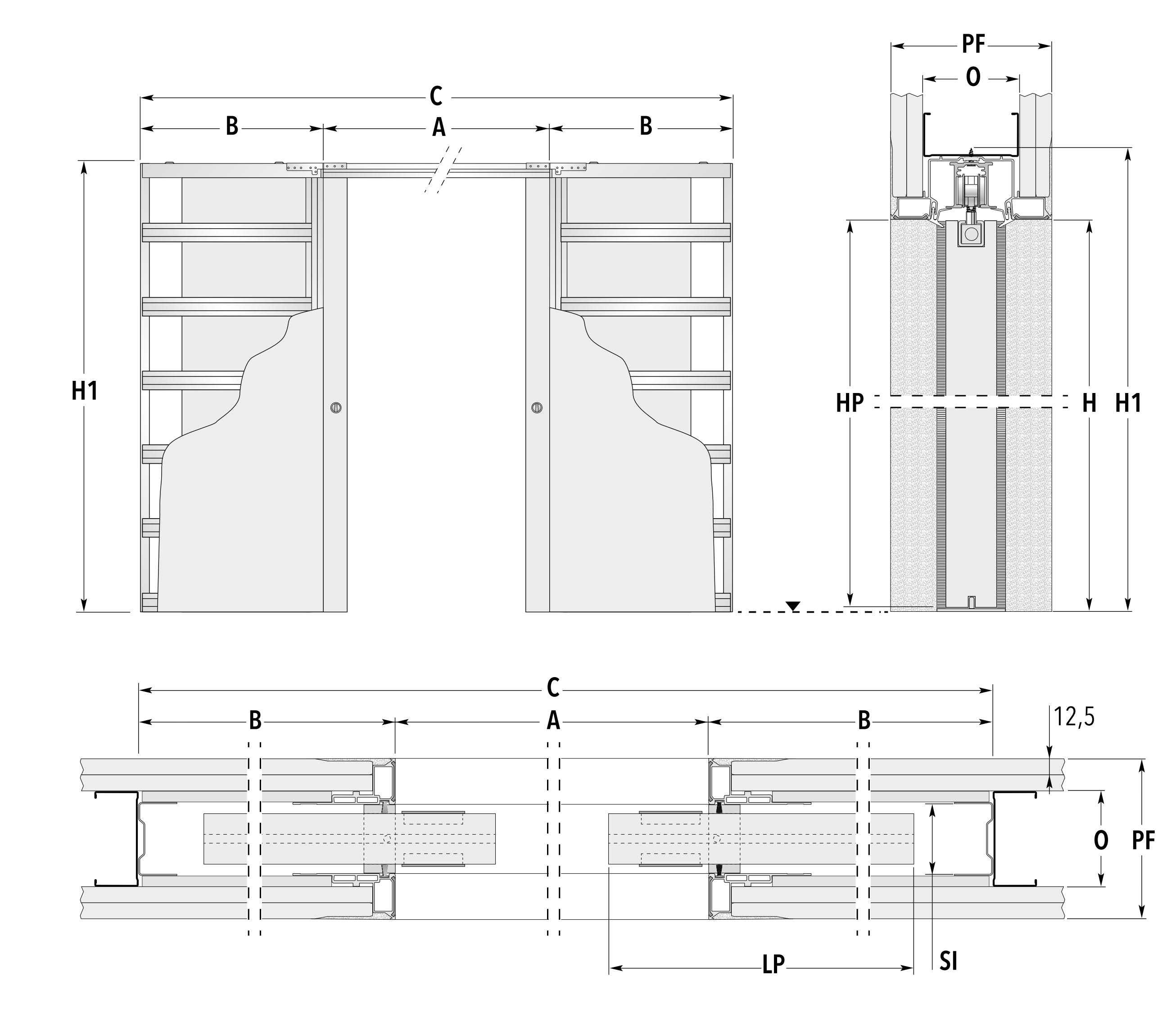

Схема и данные размеров
СТАНДАРТНЫЕ РАЗМЕРЫ | ВНЕШНИЙ РАЗМЕР ПЕНАЛА | ||||||
Размер проёма | Размер конструкции | Дверное полотно | Толщина готовой стены | Профиль для Г/К | Ширина кармана | ||
A x H | C x H1 | B | LP | HP | PF | O | SI |
1200 x 2000/2100/2400 мм | 2686 x 2060/2160/2460 мм | 750 мм | 615÷635 мм | 1992/2092/2392 мм | 100 мм |
75 мм |
54 мм |
1400 x 2000/2100/2400 мм | 3086 x 2060/2160/2460 мм | 850 мм | 715÷735 мм | 1992/2092/2392 мм | |||
1600 x 2000/2100/2400 мм | 3486 x 2060/2160/2460 мм | 950 мм | 815÷835 мм | 1992/2092/2392 мм | |||
1800 x 2000/2100/2400 мм | 3886 x 2060/2160/2460 мм | 1050 мм | 915÷935 мм | 1992/2092/2392 мм | |||
2000 x 2000/2100/2400 мм | 4286 x 2060/2160/2460 мм | 1150 мм | 1015÷1035 мм | 1992/2092/2392 мм |
