ВАЖНО ЗНАТЬ:
- Для пенала раздвижной двери с внутренним проёмом 54 мм толщина дверного полотна не должна превышать 40мм (включая декоративные элементы и ручки);
- Стандартный пенал рассчитан на вес двери до 80 кг. Возможно заказать изготовление пенала рассчитанного на вес двери до 120 кг.
- Поставка нестандартных пеналов для раздвижных дверей только на заказ согласно проекту утвержденному производителем.

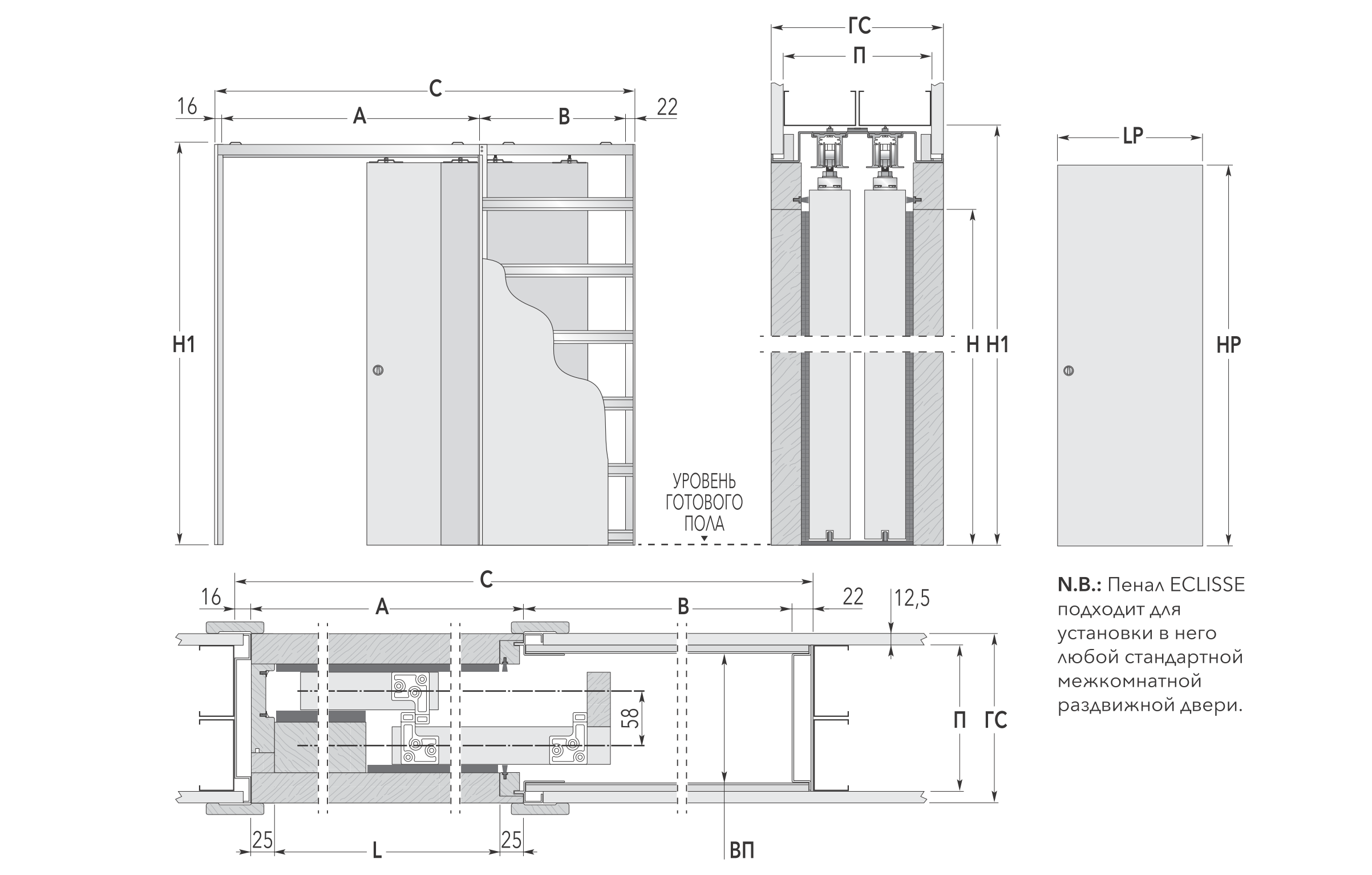

Схема и данные размеров
СТАНДАРТНЫЕ РАЗМЕРЫ | ВНЕШНИЙ РАЗМЕР ПЕНАЛА | |||||||
Размер проёма | Размер конструкции | Дверное полотно | Толщина готовой стены | Профиль для Г/К | Внутренний проём | |||
A x H | C x H1 | A | B | LP | HP | ГС | П | ВП |
1140 x 2000/2100 мм | 1853 x 2090/2190 мм | 1190 мм | 625 мм | 615÷635 мм | 2010/2110 мм | 180 мм |
75 + 75 мм |
134 мм |
1340 x 2000/2100 мм | 2153 x 2090/2190 мм | 1390 мм | 725 мм | 715÷735 мм | 2010/2110 мм | |||
1540 x 2000/2100 мм | 2453 x 2090/2190 мм | 1590 мм | 825 мм | 815÷835 мм | 2010/2110 мм | |||
1740 x 2000/2100 мм | 2753 x 2090/2190 мм | 1790 мм | 925 мм | 915÷935 мм | 2010/2110 мм | |||
1940 x 2000/2100 мм | 3053 x 2090/219 мм | 1990 мм | 1025 мм | 1015÷1035 мм | 2010/2110 мм |
