HERADESIGN® Baffle aluDesign  вертикальные звукопоглощающие панели

  Есть помещения, в которых требуется улучшение акустики, а отделка акустическим материалом всей площади
потолка не может быть реализована. Причиной тому могут быть как технические причины: строительные конструкции,  термоизоляция, проложенные под потолком коммуникации и т.п. Так и эстетические требования, когда согласно архитектурной концепции, необходимо сохранить открытый дизайн потолка .
Для решения подобных задач были созданы панели HERADESIGN® Baffle aluDesign, совмещающие современный  дизайн и серьёзные акустические характеристики.

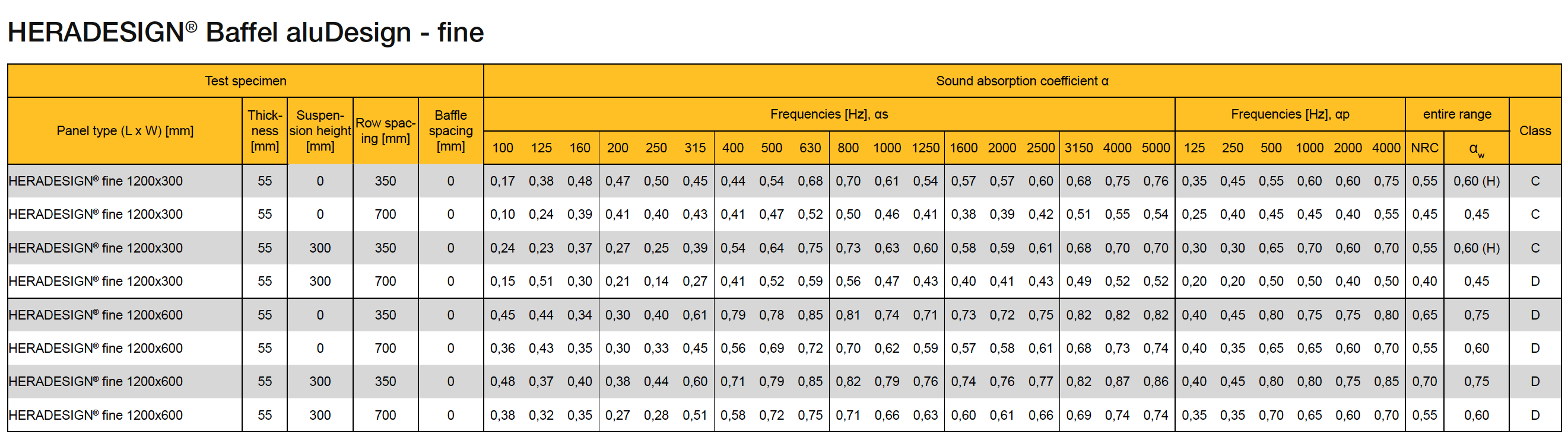

 Говоря о HERADESIGN® Baffle aluDesign, мы имеем в виду установленные отдельно друг от друга вертикальные трехслойные акустические модули. Панели имеют лицевую отделку из древесного волокна – разница в том, что в трехслойных модулях присутствует внутренний слой из минеральной ваты. Комбинирование древесного и минерального волокна выражается в отличных показателях звукопоглощения в широком диапазоне частот. Благодаря своей оригинальной форме и структуре, вертикальные панели создают новые возможности в качестве элементов дизайна и поэтому очень актуальны в школах и общественных зданиях.

Элементы крепления HERADESIGN® для панелей Baffel aluDesign

Прямой подвес (крепление к шине)
Готовый для монтажа подвесной элемент с поворотным замком и металлической легко защёлкивающейся клипсой ”easy-to-click” для крепления элементов HERADESIGN® Baffle aluDesign к шине/направляющему профилю, который крепится к существующему перекрытию.

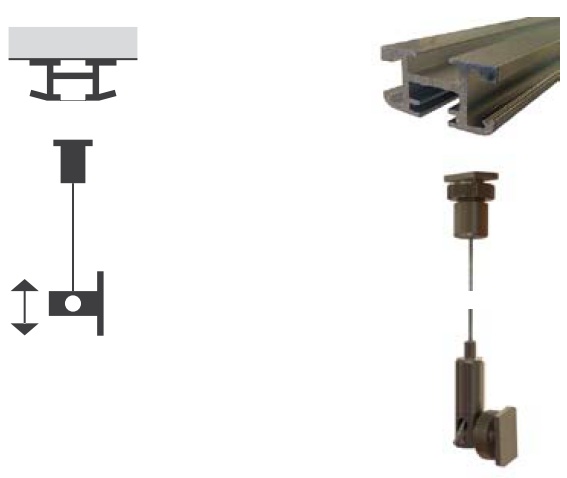

Подвес с тросом (крепление к шине)
Предварительно собранный подвесной элемент со встроенной защитой от скручивания. Включает в себя как крепление к панели  HERADESIGN® Baffle aluDesign, так и крепёж к шине  прикреплённой  к существующему перекрытию или потолочной системе.

• монтаж не предполагает использования дополнительных инструментов
• непосредственная фиксация к шине
• поверхность элемента HERADESIGN® Baffle aluDesign: матовый никель.
• простая и быстрая установка в любом месте
• очень лёгкий и быстрый монтаж благодаря системе ”easy-to-click”,
• высота подвеса 42,5 мм (от верхнего края шины до верхней кромки каркаса панели)
• минимум  подвеса на 1 панель HERADESIGN® Baffle aluDesign
• максимальная рабочая нагрузка подвеса: 300 Н/30 кг
• максимальная разрывная нагрузка для подвеса:  1.500 Н/150кг

• полная сборка не предполагает использования дополнительных инструментов
• возможность точной регулировки подвеса по высоте
• монтажный трос Ø 1,2 мм, оцинкованная сталь 7 x 7, длина 500 мм номинальное сопротивление: 2400 Н / мм²
• боковой вывод троса
• поверхность элемента aluDesign baffles: матовый никель
• Высота подвеса 450 мм. (от верхнего края шины до верхней кромки каркаса панели)
• минимум 2 подвеса на 1 панель aluDesign baffles
• максимальная рабочая нагрузка подвеса: 160N / 16 кг
• максимальная разрывная нагрузка для подвеса: 800N / 80 кг

Подвес с регулируемым углом монтажа (крепление к шине)
Предварительно собранный элемент подвеса со встроенной защитой от скручивания. Служит для крепления  панели HERADESIGN® Baffle aluDesign непосредственно  к шине (или профилю), прикреплённой к перекрытию.

Элемент крепления одиночных панелей (не на шине)
 Предварительно собранный элемент подвеса со встроенной защитой от скручивания. Служит для крепления   панели HERADESIGN® Baffle aluDesign непосредственно к перекрытию или подвесным конструкциям.

Рекомендации к монтажу:
Процесс разметки и крепежа к потолку должен быть предельно точным, т.к. монтаж без шины не позволяет горизонтальное перемещение панелей.

•монтаж без использования дополнительных инструментов
• возможность регулировки угла монтажа панели Bafflе
• возможно регулировки точной и плавной  по высоте
• трос Ø 1,2 mm, 7 x 7 оцинкованная сталь, длина 500 mm номинальная нагрузкаă: 2.400 N/mm²
• боковой вывод для подвесного троса
• матовая никелировка
• максимальная длина = 450 mm (от верхнего края до кромки панели)
• min. 4 подвеса на одну панель Bafflе
• максимальная рабочая нагрузка на 1 подвес — 160 N/16 kg
• предельная нагрузка подвеса на разрыв —  800 N/80 kg

• полная сборка не предполагает использования дополнительных инструментов
• возможность точной регулировки подвеса по высоте
• монтажный трос Ø 1,2 мм, оцинкованная сталь 7 x 7, длина 500 мм номинальное сопротивление: 2400 Н / мм²
• боковой вывод троса
• поверхность элемента для aluDesign baffles: матовый никель
• Высота подвеса 450 мм. (от верхнего края шины до верхней кромки каркаса панели)
• минимум 2 подвеса на 1 панель aluDesign baffles
• максимальная рабочая нагрузка подвеса: 160N / 16 кг
• максимальная разрывная нагрузка для подвеса: 800N / 80 кг

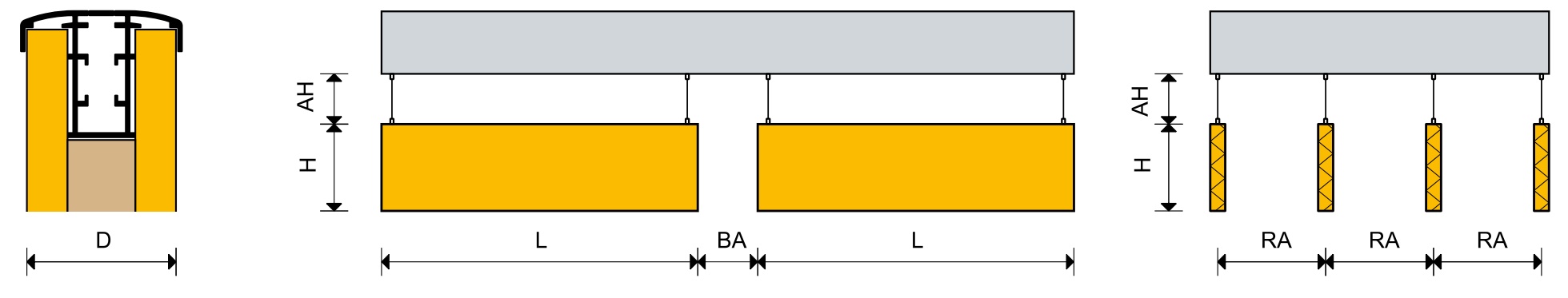

Подбор количества подвесов для панели HERADESIGN® Baffle aluDesign

Область применения
В качестве потолочных элементов с декоративным и акустическим эффектом для использования внутри помещений с постоянной влажностью до 90%.
Не подходит для использования в термальных ваннах, подземных гаражах и снаружи!
